位于中国深圳的国检珠宝实验室（NGTC）最近收到一份重量为0.76公克的粉红色原石样品进行鉴定（图1）。其折射率约为1.42，静水比重约为2.18，属于欧泊的范围。样品在长波和短波紫外线辐射下分别呈现弱至中等和强黄色荧光，没有磷光。

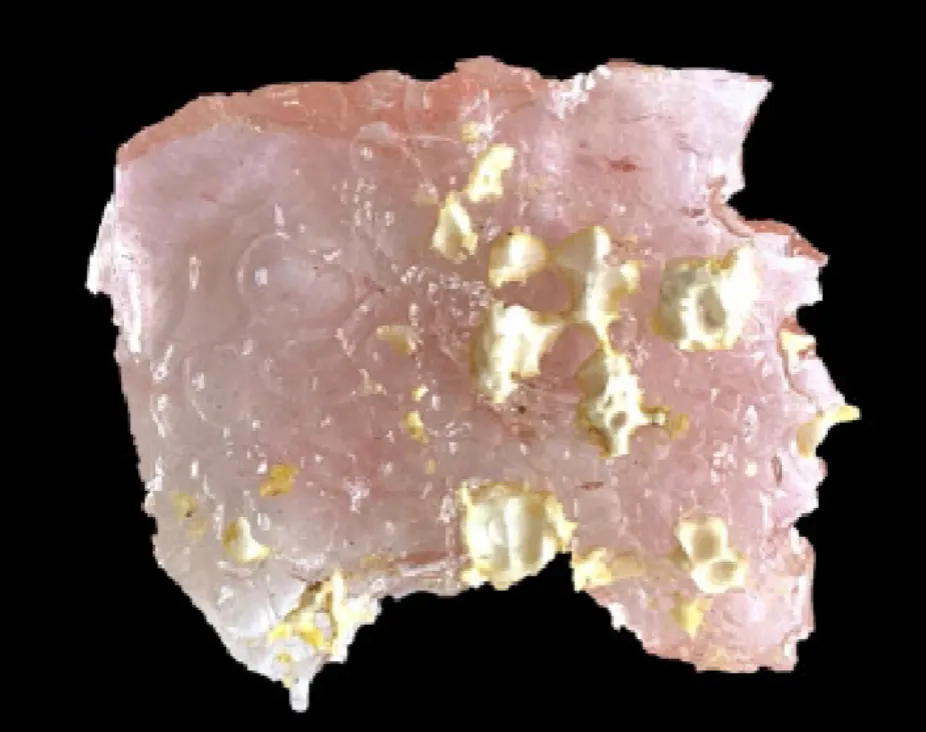

图1：该0.76克粉红色样品被鉴定为合成欧泊。发现淡黄色和白色的表面结壳是方石英。J. Wu 摄。
拉曼光谱证实其为欧泊（图2a），对样品表面一些白色和黄色结壳的进一步拉曼分析一致显示，在427和219cm处有两个主峰−1根据RRUFF数据库，其与方石英匹配良好。
其FTIR光谱（图2b）显示了一些合成欧泊所显示的特征，谱带位于4523、3674、2662和2266cm处−1（Qi等，2006；Bhandari & Choudhary，2010）。EDXRF光谱的化学分析显示出预期的主要Si含量，以及微量的Na、Mg、K、Ca和Cu。
图2：（a）图1中粉红色样品的拉曼光谱证实其为欧泊（b）FTIR透射光谱显示出与合成欧泊一致的特征。
显微镜检查显示细颗粒和许多微小的球形和椭球形包裹体，具有各种深浅不一的粉红色至红色和强烈的金属光泽（图3）。
观察到几个最大尺寸可达140μm的微米级颗粒。大多数较小尺寸的细颗粒无法清楚地观察到。可幸的是，其中一些包裹体暴露在表面，EDXRF化学分析表明铜是主要成分。
图3：合成欧泊中（a）球形和（b）椭球形的分散微包裹体呈现粉红色和金属光泽。还存在细颗粒（a）。J.Wu的显微照片。
在紫外-可见光谱范围内收集的合成粉红色欧泊的吸收光谱显示出570nm为中心的宽带（图4）。这类似于Cu2O纳米球引起的吸收特性，纳米球可根据其形态产生各种颜色（例如立方体、微球体、空心球体和核壳结构；参见Lu等人，2005；Ma等人，2010）。
因此，我们认为分散的铜氧化物颗粒（主要是Cu2O）可能是这种合成欧泊呈粉红色的主要原因。相比之下，先前的研究表明，天然欧泊的粉红色是由坡缕石杂质中的有机分子而不是Cu2O引起的（Gaillou et al.，2008）。
图4：合成欧泊的可见光谱显示出一个中心位于570nm处的宽峰，这与Cu2O的存在相一致，Cu2O是粉红色的可能致色原因。
这种粉红色合成欧泊的颜色机制可能类似于天然火欧泊，这是由分散的纳米包裹体引起的（Li et al.，2016；Wu et al.，2022）。这是作者第一次遇到粉红色的合成欧泊。
Jinlin Wu (wujl@ngtc.com.cn)
Hong Ma和Huihuang Li
中国深圳国检珠宝实验室
原文網址 https://mp.weixin.qq.com/s/8d1XOvck2G31fR86KwUFpQ
